一、機組參數：

軋機型號：850二十輥可逆單機

機組***大線速度：600m/min

產品規格：精密不銹鋼薄帶

***寬：750mm

厚度***薄：0.1mm

常用軋制力：3500KN

潤滑方式：軋制油

支撐輥軸承型號：NNCF2045130

二、裝配結構及現場故障概述

軸承上機運行第一個周期（一周期22天左右）下機保養檢查，發現B 輥第二套軸承端面發生磨損，導致軸承端面裂紋、鞍座齒輪片磨損、耐磨墊片損壞。

三、現場問題及現象

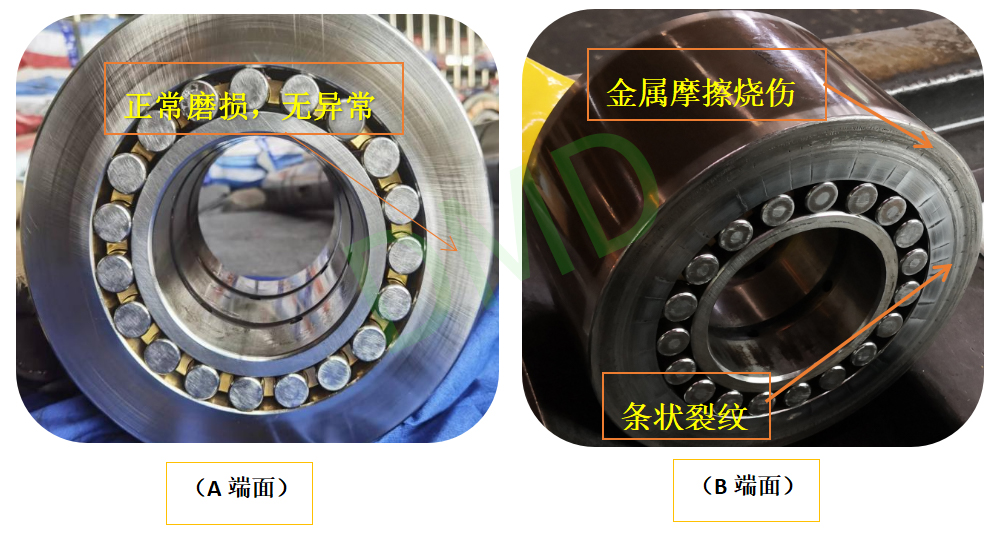

1、B 輥拆解后發現軸承外圈B端面發生摩擦，圓周一圈產生規則的徑向方向的條狀裂紋以及圓周方向的金屬摩擦燒傷,外圈A端面正常磨損無任何異常；

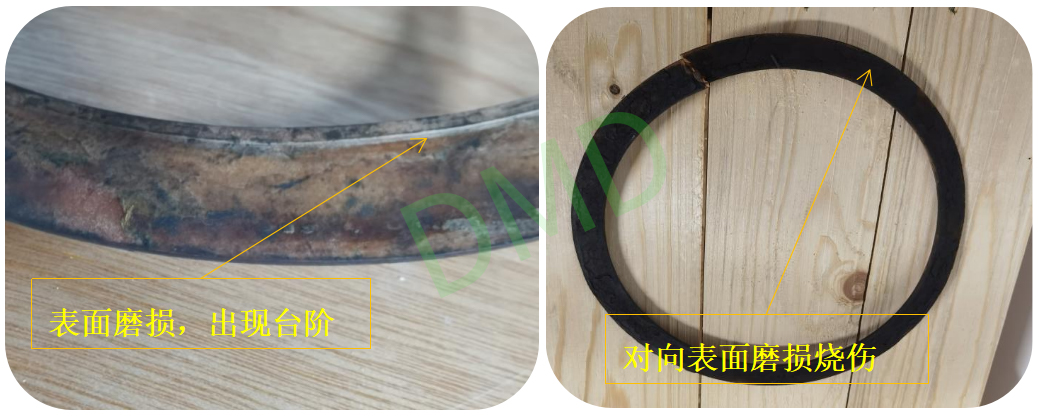

2、耐磨墊片雙面發生磨損，并發生壓縮下沉臺階；

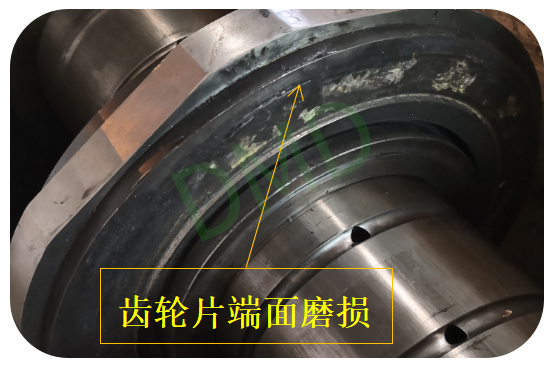

3、對應鞍座齒輪片擋邊端面磨損嚴重，安裝耐磨墊片的卡槽槽底擦傷；

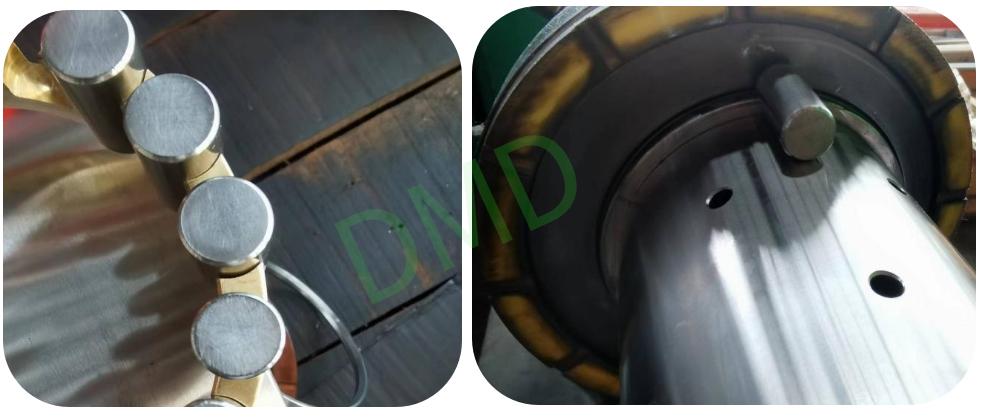

4、檢查軸承除外圈B端面磨損外，保持架、內圈、滾動體均正常；

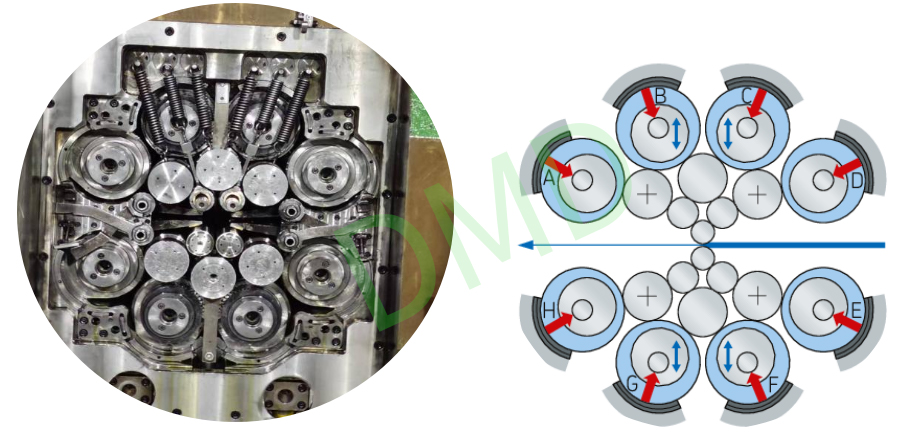

5、耐磨墊片分為兩種厚度規格，一種公稱尺寸8mm，一種公稱尺寸4.5mm，分別安裝在ADEH和BCFG鞍座組件端面，用來隔絕軸承端面與鞍座端面以避免發生金屬滑動摩擦，同時也限制軸承外圈的軸向位移，承受軋制時產生的所有軸向推力；
